給料機
一、概念
礦山用的振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的必備設備。
二、分類
給料機分敞開型和封閉型兩種.常見的給料機有電磁振動給料機、棒條振動給料機、螺旋給料機。

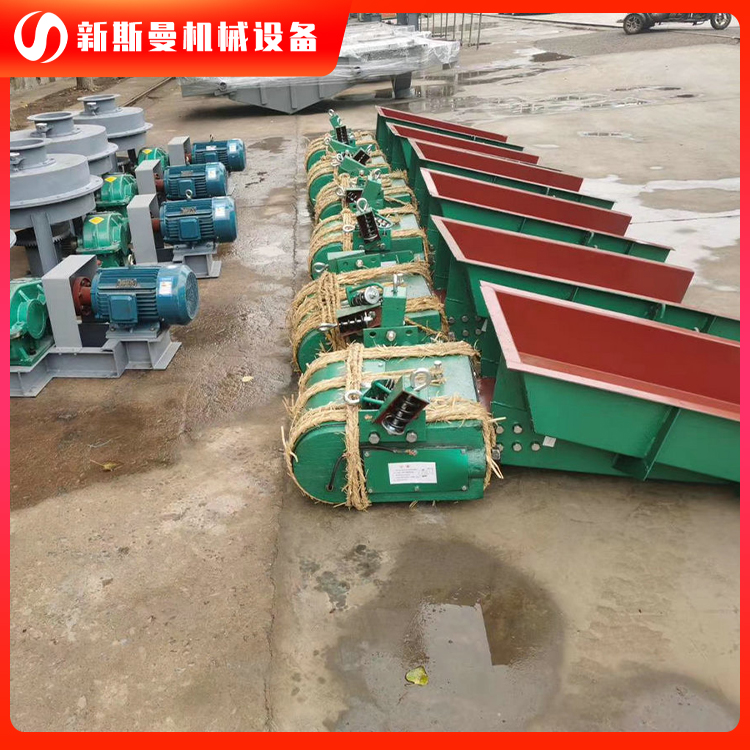

1、電磁振動給料機
振動給料機結構簡單，振動平穩，喂料均勻，連續性能好，激振力可調;隨時改變和控制流量，操作方便;偏心塊為激振源，噪音低，耗電少，調節性能好，無沖料現象;若采用封閉式機身可防止粉塵污染。操作方便，不需潤化，耗電量小;可以均勻地調節給礦量;因此已得到廣泛應用。一般用于松散物料。根據設備性能要求，料倉底部排料處 應設置足夠高度的攔礦板。
振動給料機可把塊狀、顆粒狀物料從料倉中均勻、連續地喂料到受料裝置中。在砂石生產線中可為破碎機連續均勻地喂料避免破碎機受料口的堵塞。
2、棒條給料機
棒條給料機機機構簡單，使用維護方便、激振力比較小、沒耐磨件，簡單。廣泛用于礦山、碎石場、冶金、建材、化工、選礦、煤礦等行業的破碎、篩分生產線中。
棒條給料機工作原理:給料機新型振動電機驅動,該系列給料機用于粗破碎機前的均勻給料，同時由于棒條篩面的作用，又能除掉泥土等細小物料，達到預先篩分的功能，能夠提高粗碎能力，該系列振動給料機新型振動電機或激振器激振，框架式環槽鉚釘鉚接，錳鋼制造的護板和棒條，結構堅固，強度高，耐沖擊，耐磨損，使用維護方便。
棒條振動給料機系消化吸收瑞典技術設計制造，并采用引進日本生產的振動電機為激振源。該系列給料機用于粗碎破碎機前大塊物料的均勻給料，同時由于棒條篩面的作用，又能除掉泥土等細碎物料，達到預篩分功能，能夠提高粗碎能力。特別適用于水電行業，建筑石料，金屬礦石等粗碎前的給料用。
3、螺旋給料機
螺旋給料機把經過的物料通過稱重橋架進行檢測重量，以確定膠帶上的物料重量，裝在尾部的數字式測速傳感器，連續測量給料機的運行速度，該速度傳感器的脈沖輸出正比于給料機的速度，速度信號和重量信號一起送入給料機控制器，控制器中的微處理器進行處理，產生并顯示累計量/瞬時流量。該流量與設定流量進行比較，由控制儀表輸出信號控制變頻器改變給料機的驅動速度，使給料機上的物料流量發生變化，接近并保持在所設定的給料流量，從而實現定量給料的要求。
三、工作原理
振動給料機是利用振動器中的偏心塊旋轉產生離心力，使篩廂、振動器等可動部分作強制的連續的圓或近似圓的運動。物料則隨篩廂在傾斜的篩面上作連續的拋擲運動，并連續均勻地將物料送至受料口內。
當底板連同物料向前運動時，料倉內的物料隨之填滿機體內的空間。當底板向后運動時，底板上的物料不能隨之返回而受阻卸出，實現給料。改變底板運動的幅度、頻率和出料閘門的高度可調節給料量。給料量一般在40噸/時以內。這類給料機適用于中、小粒度物料，主要有槽式和擺式兩種。槽式給料機的底板是平的，工作時作往復運動。擺式給料機的底板為弧形，鉸接在機體上，工作時底板擺動。
給料機由可回轉的圓盤、導料套筒和刮板等部分組成。料倉內的物料通過導料套筒堆積在鑲有耐磨襯板的圓盤上,圓盤轉動,物料被刮板刮出給料。調節刮板位置或導料套筒的高低可改變給料量。圓盤直徑一般在3米以下,轉速不超過10轉/分。圓盤給料機運轉平穩可靠，調節給料量較方便，耗能少，但結構比較笨重，適用于粘性較小的粉粒狀物料。
有的給料機由機殼和葉輪組成。機殼上、下端的進、出料口分別與料倉、受料設備連接。葉輪繞水平軸線轉動時物料落入葉輪的各腔格之間，隨葉輪旋轉半周后卸入受料設備。均壓管能使進入料區前的腔格泄去高壓，以免到料區時不能進料。改變葉輪轉速可調節給料量。葉輪直徑一般在500毫米以下,轉速不超過45轉/分。這種給料機結構比較簡單,外形尺寸小，自重輕，給料時密閉性好，適用于小粒度和粉狀物料。
